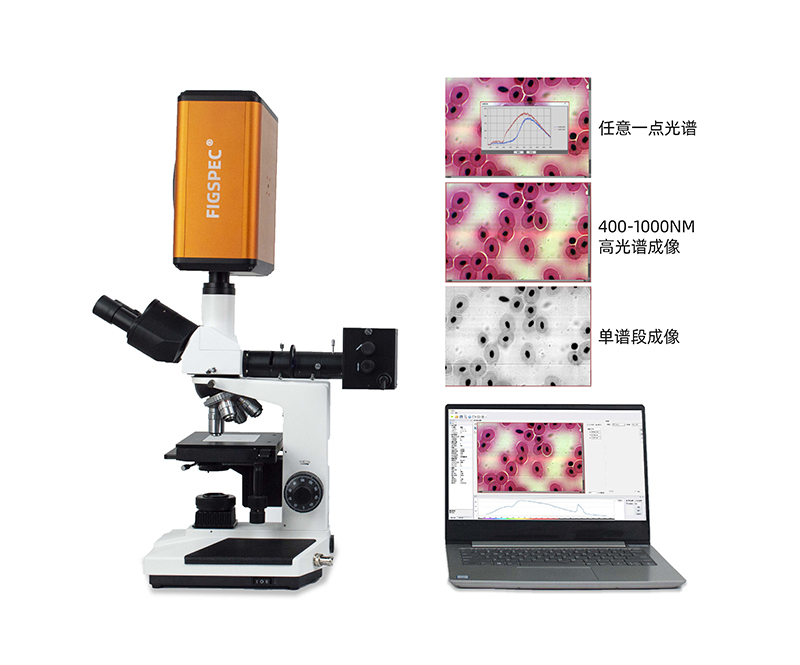

FigSpec?系列顯微高光譜成像系統

將顯微鏡及成像光譜儀兩者的優點結合，可以隨時對顯微圖像進行高光譜數據采集。可以對現有的生物顯微鏡、熒光顯微鏡、體視顯微鏡、金相顯微鏡等進行改造，方便地把普通顯微鏡改造為高光譜顯微鏡。

400-7727-281 在線咨詢

產品介紹
產品參數
相關產品

產品介紹

●將顯微鏡及成像光譜儀兩者的優點結合，可以隨時對顯微圖像進行高光譜數據采集。
●可以對現有的生物顯微鏡、熒光顯微鏡、體視顯微鏡、金相顯微鏡等進行改造，方便地把普通顯微鏡改造為高光譜顯微鏡。
●客戶可以根據需求定制顯微鏡型號。
● FigSpec?系列成像光譜儀在內部集成了視覺相機和高光譜相機，可以使用視覺相機快速預覽采樣圖像，確定圖像符合要求后再進行高光譜圖像數據采集。

一、系統組成
1、高光譜成像光譜相機（可選擇FS-20/FS-22/FS-23）*1
2、鏡頭*1
3、顯微鏡（可指定任意廠家型號）*1
4、PC應用軟件*1

二、應用實例

實例1：胃癌組織高光譜檢測

△胃癌組織標記和胃癌細胞標記

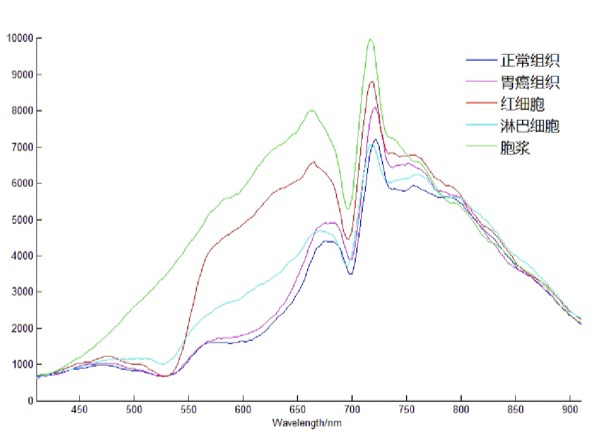

△胃癌組織和正常組織的光譜導數對比

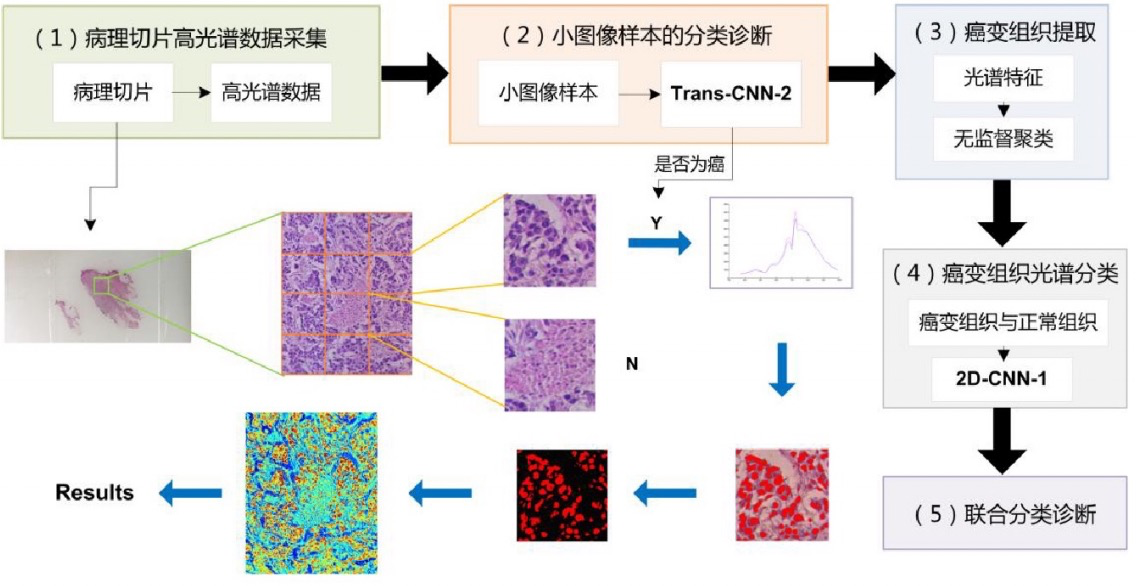

△圖譜聯合胃癌診斷方法研究

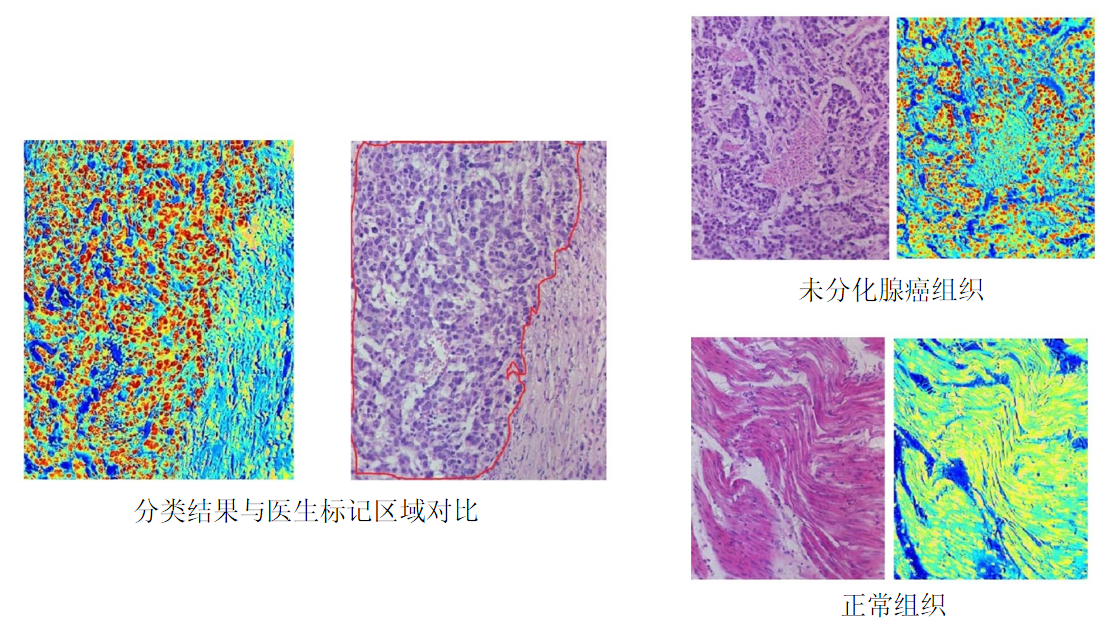

△小圖像分類 △光譜分類結果 △聯合分類結果

△圖譜聯合胃癌診斷方法研究

實例2：基于高光譜技術的病理切片虛擬染色

實例3：基于顯微高光譜成像的皮膚黑色素瘤識別

△黑色素瘤顯微高光譜圖像與標記

△正常皮膚組織和皮膚黑色素瘤組織示意圖

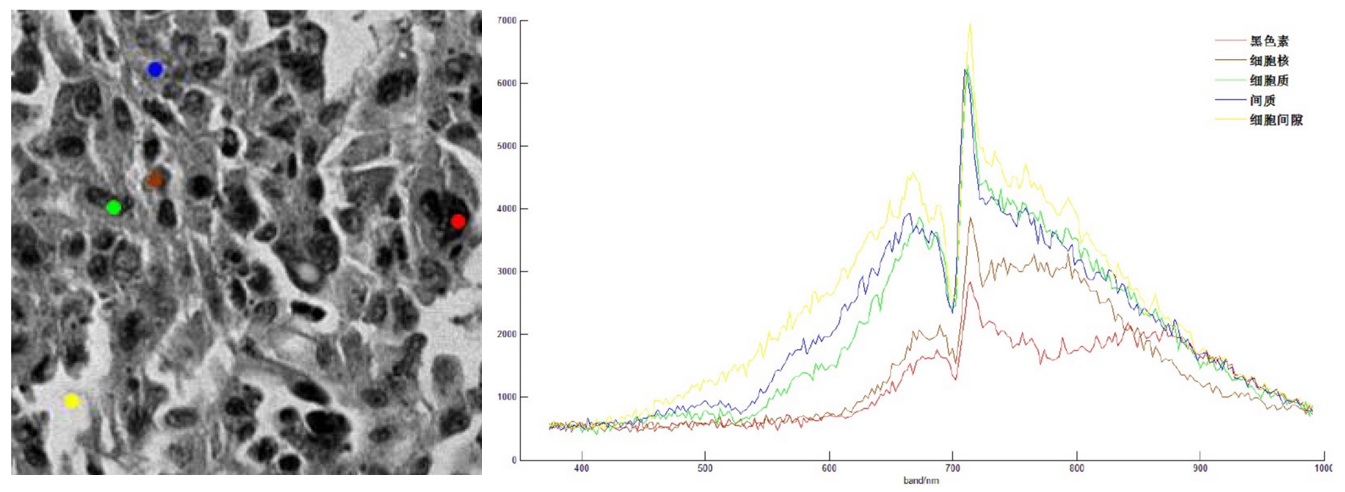

△采集到的高光譜圖像（400-1000nm）

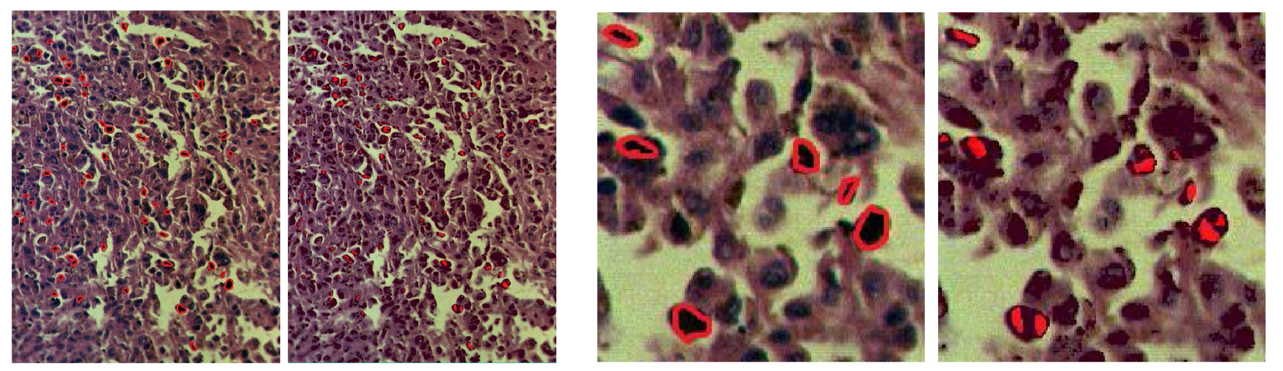

△惡性黑色素細胞分類結果

實例4：大熊貓毛發光譜判斷熊貓年齡和健康狀況

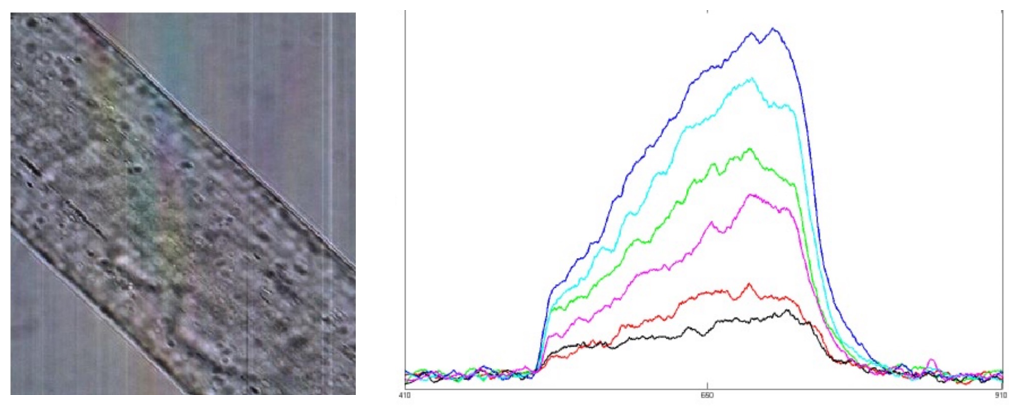

△大熊貓毛發顯微圖像和光譜（400-1000nm）

三、技術支持

1.三年質保
2.12小時極速售后響應

產品參數

型號	FS-20	FS-22	FS-23	FS-25
分光方式	透射光柵分光	透射光柵分光	透射光柵分光	透射光柵分光
圖像分辨率	1920*1920	1920*1920	1920*1920	*320320**
動態范圍	12 bits	12 bits	12 bits	14 bits
成像速度	≤15秒	≤15秒	≤5秒	≤5秒
光譜通道數	600	1200	1200	254
光譜范圍	400-700nm	400-1000nm	400-1000nm	900-1700nm
光譜分辨率	2.5nm	2.5nm	2.5nm	8nm
狹縫寬度	25um	25um	25um	25um
透射效率	60%	60%	60%	60%
雜散光水平	0.5%	0.5%	0.5%	0.5%
像素大小	5.86um*5.86um	5.86um*5.86um	5.86um*5.86um	*30um30um**
探測器類型	CMOS	CMOS	CMOS	InGaAs
傳感器成像面尺寸	11.3*7.1mm	11.3*7.1mm	11.3*7.1mm	9.6mm x 7.68mm
標配鏡頭焦距	25mm	25mm	25mm	25mm
最小工作距離	100mm	100mm	100mm	100mm
視場角	25°	25°	25°	17°
最小曝光時間	34us	34us	21us	1us
最大曝光時間	10秒	10秒	10秒	1秒
信噪比	600/1	600/1	600/1	600/1
數據接口	USB3.0	USB3.0	USB3.0	千兆網
相機鏡頭接口	C	C	C	C
配件	USB3.0傳輸線	USB3.0傳輸線	USB3.0傳輸線	千兆網傳輸線
成像功能	有ROI功能可以實現單個區域ROI	有ROI功能可以實現單個區域ROI	有ROI功能可以實現單個區域ROI	有ROI功能可以實現單個區域ROI
輔助成像功能	輔助取景攝像頭實現 對拍攝區域的監控	輔助取景攝像頭實現 對拍攝區域的監控	輔助取景攝像頭實現 對拍攝區域的監控	輔助取景攝像頭實現 對拍攝區域的監控
供電方式	內置電池供電	內置電池供電	內置電池供電	內置電池供電
主機尺寸*	255mm138mm107mm	255mm138mm107mm	255mm138mm107mm	*335mm182mm143mm*
重量**	小于2.8kg	小于2.8kg	小于2.8kg	小于5.3kg

*尺寸不含鏡頭和提手 **重量不含鏡頭
